智慧城市無線管理平臺解決方案
時間：2017-10-31 10:39:35 來源：
現有組網分析

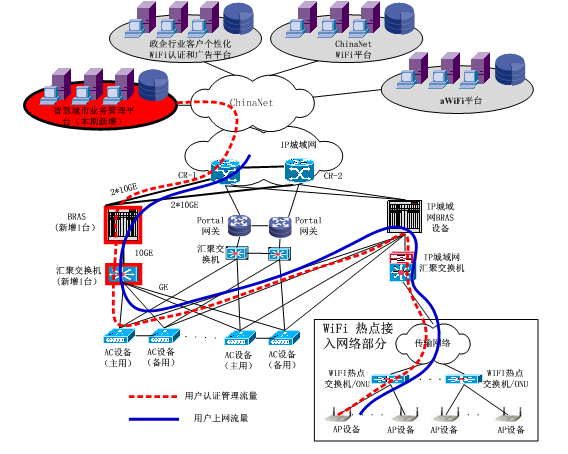

以電信平臺為例，該組網示意圖如下：
本組網模式的要點為：
每個區域，新增一臺智慧城市WiFi匯聚交換機和一臺智慧城市WiFi專用的寬帶遠程接入設備。
每個取悅，基于現有AP/AC網絡新增瘦AP或者新配置SSID作為智慧城市WiFi業務接入網絡。
智慧城市WiFi業務經過CAPWAP隧道之后，AC對商業WiFi業務進行二層轉發，經由專用匯聚交換機導入到新增設的寬帶寬帶遠程接入服務器。
AC和匯聚交換機之間使用Stacked VLAN連接，通過內外層VLAN來區分不同的WiFi熱點和商家。
各個地市的專用帶遠程接入服務器作為認證點，將業務認證統一指向電信新建的智慧城市WiFi業務管理平臺。該平臺為總管理平臺，由所有區域智慧城市WiFi業務共享。
該組網下，業務平臺和帶遠程接入設備之間以Portal2.0協議對接，并對該協議進行擴展以滿足商業WiFi的個性化要求。如帶遠程接入設備進行重定向時，需要帶上兩層VLAN ID。業務平臺通過兩層VLAN ID索引到具體的熱點和商家，以提供個性化的Portal業務。
概括起來就是：新建智慧城市WiFi業務平臺 + 新建區域級專用商業WiFi匯聚和寬帶遠程接入設備（如果足夠可以使用原有網絡）+ 新建瘦AP或者新增SSID。
胖AP互聯網接入平臺

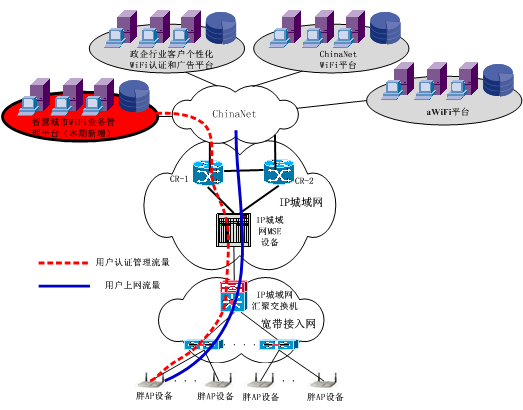

當直接使用商家的寬帶作為商業WiFi接入承載時，需要使用到這種接入方式。示意圖如下：
本組網模式的要點為：
胖AP和智慧城市WiFi業務平臺之間的接口需要重新定義，即：胖AP為定制化AP。
胖AP需要能夠集中管理和配置。
胖AP可以下掛在路由器下面，也可以直接接管PPP撥號。從網絡接入穩定性角度考慮，應該優先采用胖AP掛在PON路由器下面的私網下的方式。
多個胖AP可以進行小規模組網，其中一個胖AP作為網關型AP，其他胖AP作為橋接AP下掛在網關AP下面。
一個或者多個胖AP組成一個商業WiFi熱點并擁有唯一標識，該熱點歸屬于某個商戶。業務平臺上需要?jiǎng)?chuàng)建商戶以及熱點。
胖AP需要支持用戶行為審計，以滿足公安82號令要求。
該組網下，業務平臺和胖AP之間通過私有協議對接。常見協議為類似接口協議的WiFiDog協議，以及擴展協議。
平臺架構

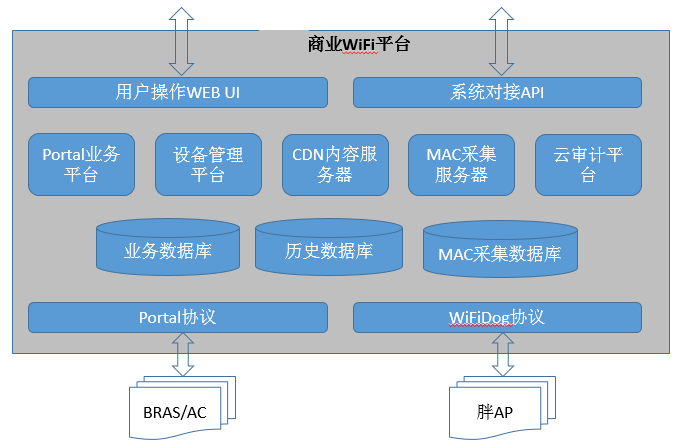

WiFi云平臺架構如下：
WiFi平臺分設備接口層、數據庫層、平臺功能層和平臺UI和API層。
設備接口層支持兩種接口：“Portal協議”和“WiFiDog協議”。“Portal協議”基于運營商主流的Portal2.0協議進行擴展，用于連接當前運營商WiFi網絡中的認證點設備BRAS（或者AC）。“WiFiDog協議”基于業界主流的云AP認證協議進行擴展和增強，用于連接胖AP模式組網的商業WiFi設備。
數據庫層包括當前業務數據庫、歷史數據庫和MAC采集數據庫。其中業務數據庫是平臺運行的主數據庫，歷史數據庫保存轉儲的（6個月內的）歷史信息，MAC采集數據庫保存AP采集到的MAC信息（當啟用近場感知功能時）。
平臺功能層包括Portal平臺、設備管理平臺、內容服務器、MAC采集服務器和云審計平臺。其中Portal平臺用于熱點的Portal業務管理，是整個平臺的主功能模塊和主入口。設備管理平臺對全網的胖AP進行集中管理，支持分組分域管理。CDN內容服務器完成Portal推送的重內容（如：APP文件、視頻文件）的訪問服務和分發服務（內容分發到熱點）。MAC采集服務器用于接受AP近場感知到的MAC信息，并進行初步處理后存入數據庫。云審計平臺則是和胖AP設備配合完成云審計，滿足公安82號令。
Portal協議增強
運營商傳統的Portal2.0協議主要流程（上線流程和下線流程）如下圖：

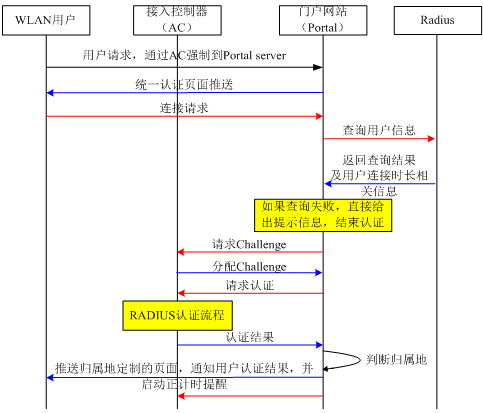

Portal2.0協議中的用戶上線流程

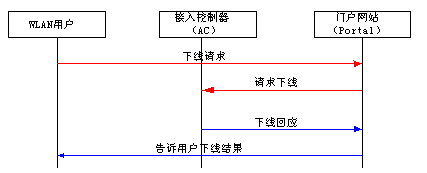

Portal2.0協議中的用戶下線流程
Portal2.0協議的以上流程中認證點為AC，相應的重定向參數有AC標識、SSID、AP MAC、終端IP和終端MAC等信息，Portal服務器可以根據這些參數來推送不同的Portal頁面。
運營商WiFi網絡中也有大量組網采用BRAS作為認證點，即：AC只是將用戶報文二層轉發給BRAS，由BRAS來完成用戶的IP地址分配、用戶認證和用戶業務轉發。當BRAS作為認證點時，BRAS無法獲得SSID和AP MAC等信息，通常會使用VLAN信息來標識用戶接入的熱點信息。當熱點信息數量過于龐大時，需要使用雙層VLAN標識來指示用戶接入的熱點。
傳統的Portal2.0協議存在以下缺陷：
個性化Portal能力差，通常只能做到省一級和地市一級個性化Portal，不能做到商家級別的個性化Portal。
Portal頁面的修改需要經過專門的操作人員，無法給商家提供賬號來管理自己門店的WiFi認證頁面。
用戶認證方式單一，以手機短信認證為主。無法很好支持微信認證，以及微信連WiFi等商家喜歡的認證方式。
不支持iPhone手機在WiFi連接設置頁面下彈出Portal認證，完成連接后必須打開瀏覽器進行認證，認證過程用戶體驗較差。

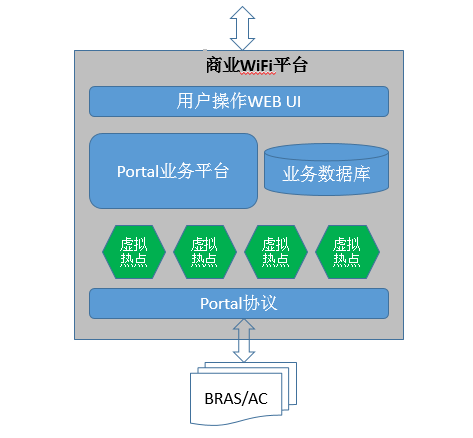

商業WiFi平臺對Portal2.0協議進行增強（需要寬帶遠程接入設備或AC配合），基于增強的Portal協議采用“虛擬熱點”方案，能夠完美地解決以上問題。方案示意如下:
本地網管理員登錄到業務平臺，創建一個或者多個虛擬熱點，并制定虛擬熱點的映射規則。映射規則的入?yún)閷拵нh(yuǎn)程接入設備（或者AC）重定向時攜帶的那些參數（可能包括：AC-NAME、AC-IP、SSID、AP-MAC、BRAS-IP、BRAS-NAME、STA-IP、STA-MAC、內層VLAN-ID和外層VLAN-ID），根據這些入?yún)⒌撵`活組合映射為一個虛擬熱點（Virtual Hotspot），平臺中虛擬熱點由一個vHostspot-ID唯一標識。
本地網管理員在業務平臺上創建一個商家賬號，并將相應的虛擬熱點指派給該商家賬號，同時制定該虛擬熱點的默認Portal認證模板。
該商家場點下接入的WiFi用戶，平臺會識別為對應虛擬熱點下的用戶，并采用該虛擬熱點對應的Portal認證模板進行認證。
商家可以通過商家賬號登入到系統中，對本商家的虛擬熱點進行Portal管理，以及查看本商家的用戶訪問信息。
商業WiFi平臺有豐富完善的微信認證功能，包括
進入微信公眾號內點擊“免費上網”菜單進行認證。實現此認證方式不需要修改Portal協議，只需要滿足以下兩點：1）將微信配置為BRAS（或者AC）的白名單，用戶未認證情況下允許使用微信基本功能，以完成關注公眾號以及微信認證操作。2）微信公眾號入駐的微信引擎需要和本W(wǎng)iFi業務平臺完成對接。
微信連WiFi功能，此認證方式有較好的用戶體驗，商家比較歡迎。要實現這種認證方式，需要在Portal2.0協商新增接口，以滿足微信連認證功能的要求。
如需實現iPhone手機在WiFi設置頁面下自動彈出Portal，也需要對Portal2.0協議進行增強型修改，并且需要BRAS（或者AC）支持這些增強型特性。
WiFiDog協議增強
WiFiDog協議源于開源的OpenWRT系統，是一種胖AP和平臺之間的Portal認證協議。該協議基于HTTP，標靈活和簡潔，在國內的云AP方案中得到普遍應用。中國電信的aWiFi平臺也是基于該協議進行開發的。
商業WiFi平臺采用了該協議框架，作為胖AP（也稱之為云AP）組網時的接入?yún)f(xié)議。 對該協議進行的大量的增強型擴展，以滿足下面一些增強功能：

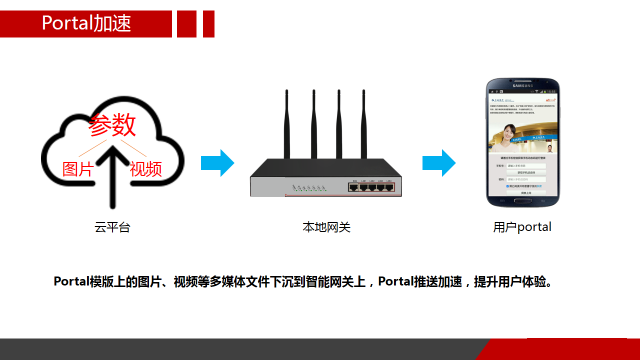

Portal加速功能：將Portal里面的一些圖片和動畫資源下沉到網關型AP上，以加速Portal頁面的加載，提升用戶體驗。
近場感知功能：擴展了該功能的控制和數據上報接口。
WiFi審計功能：擴展接口以滿足公安82號令關于WiFi審計的需要。
WiFi+iBeacon集成：擴展接口以滿足商業WiFi和微信搖周邊功能的集成。
CDN功能：擴展接口以滿足重內容（APP和視頻文件等）分發到WiFi接入網側（如帶內置存儲的WiFi熱點網關設備），以保證用戶以局域網的速度訪問這些內容。
多SSID認證功能：擴展接口以支持同一個熱點配置多個SSID，而且多個SSID采用不同的Portal認證策略。
平臺部署

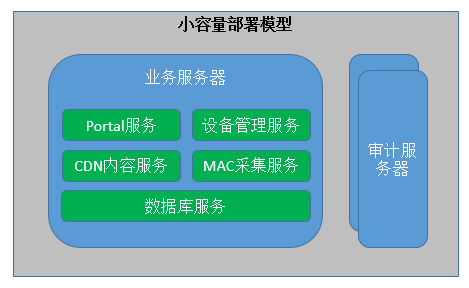

商業WiFi業務平臺專為云計算方式設計，已經在國內多個云計算平臺上完成了多個實例的部署（阿里云、騰訊云、沃云和上海電信云）。部署方式支持：
Portal業務平臺

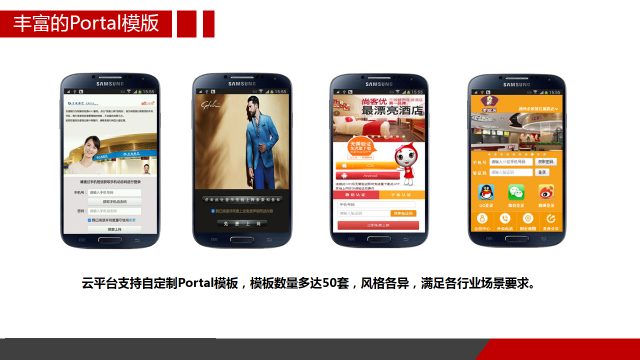

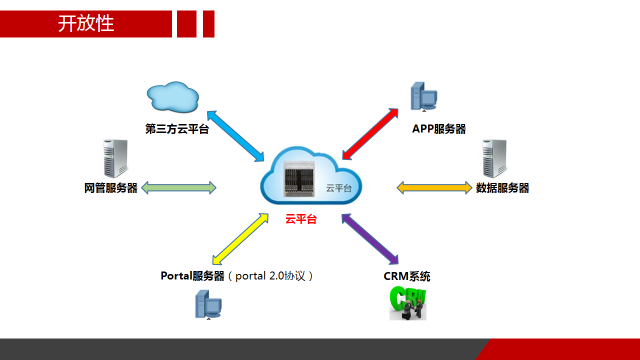

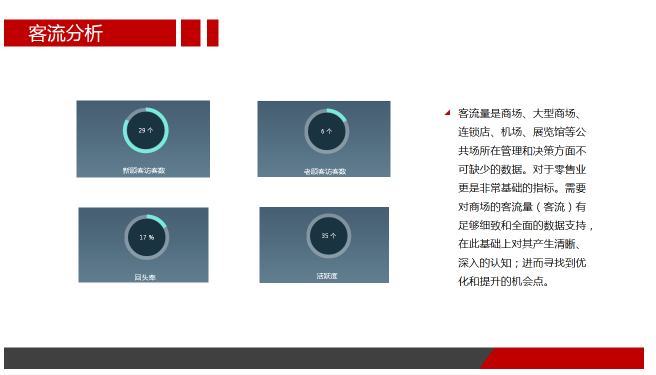

WiFi云平臺中的Portal業務平臺是整個平臺的主功能模塊。通過下面膠片，可簡要了解平臺的一些主要特色。

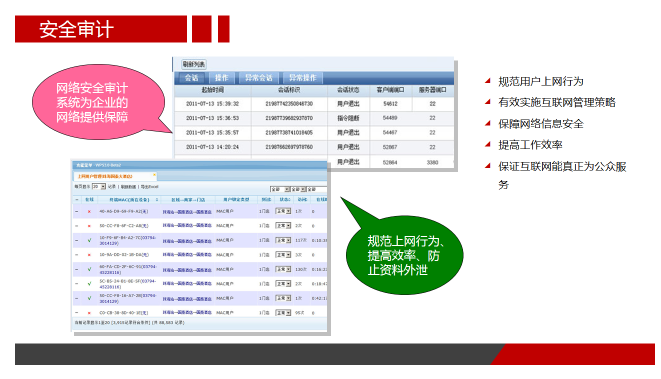

云審計平臺

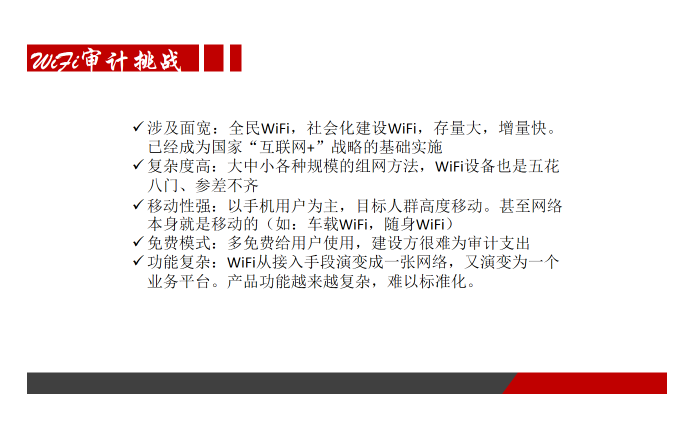

作為領先的商業WiFi解決方案提供商，和網絡審計業界領先的廠商南京烽火合作，推出了基于“云審計”解決方案。該方案已經上線，并已經完成和北京公安、上海公安的對接。

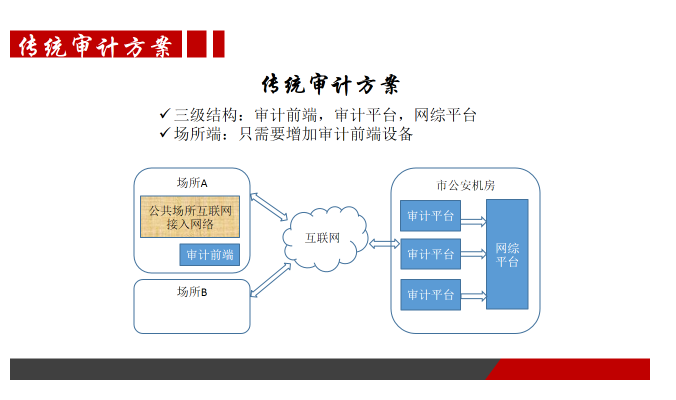

運營商WiFi網絡中，AP/AC架構的WiFi網絡作為城域網的一部分，可借組城域網的上網追溯機制完成公安的合規性要求。但胖AP組網架構下，采用“云審計”方案應該是最為合理的解決方案。

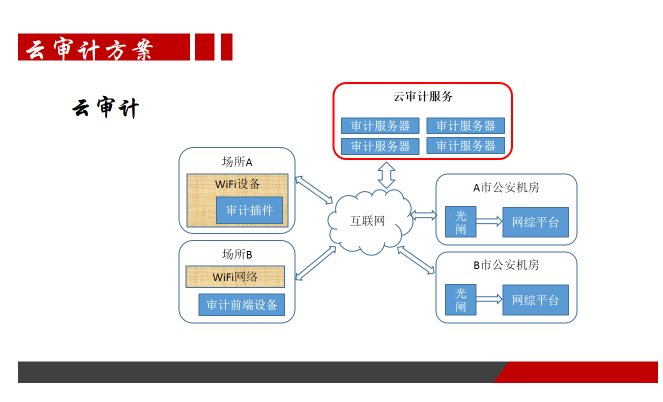

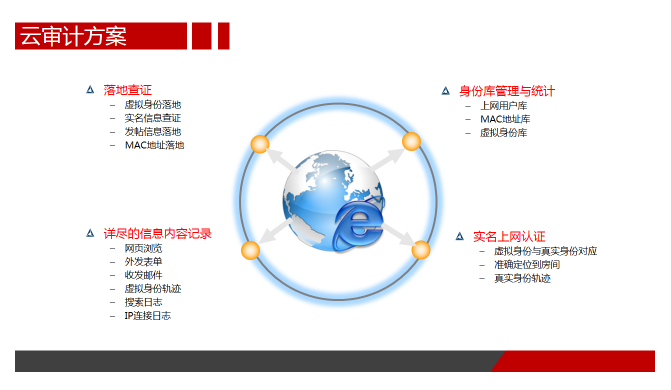

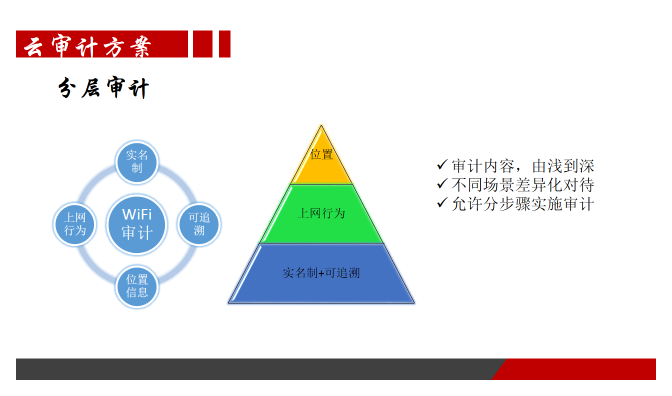

下面簡要介紹該方案：
