IT基礎架構規劃方案
時間：2017-10-31 13:05:04 來源：
針對某集團企業IT基礎架構進行規劃，并提出解決方案和進行投資預算。

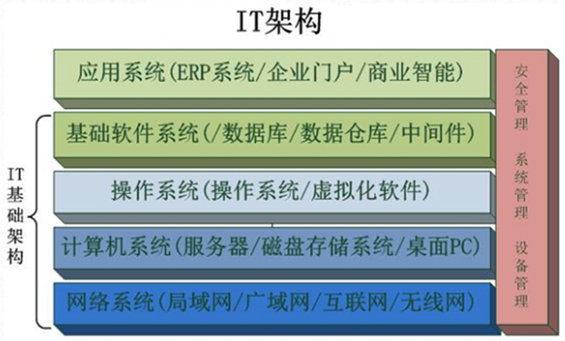

IT架構
一般企業的IT架構情況，本方案主要針對IT基礎架構部分進行規劃，并提供選型和部署參考。
網絡系統規劃
企業的組網方案主要要素包括：局域網、廣域網連接、網絡管理和安全性。具體來說企業組網需求：
Ø 建立安全的網絡架構，總部與分支機構的網絡連接；
Ø 安全網絡部署，確保企業正常運行；
Ø 為出差的人員提供IPSec或者SSL的VPN方式；
Ø 提供智能管理特性，支持瀏覽器圖形管理；
Ø 網絡設計便于升級，有利于投資保護。

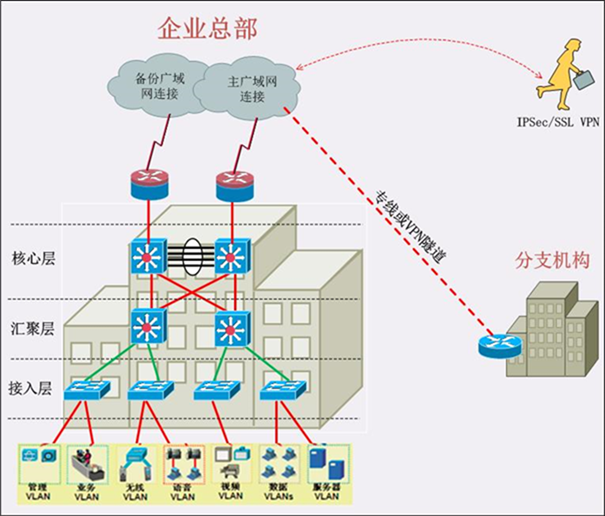

企業一般的組網結構如下圖，大企業網絡核心層一般采用冗余節點和冗余線路的拓?fù)浣Y(jié)構，小企業則選擇單線路的連接方式。
通過對企業的信息化情況和網絡規劃要素進行分析，從總體上看，規劃方案必須具有以下特點：
Ø網絡管理簡單，采用基于易用的瀏覽器方式，以直觀的圖形化界面管理網絡。
Ø用戶可以采用多種的廣域網連接方式，從而降低廣域網鏈路費用。
Ø無線接入點覆蓋范圍廣、配置靈活，方便移動辦公。
Ø便捷、簡單的統一通信系統，輕松實現交互式工作環境。
Ø帶寬壓縮技術，高級QoS的應用，有效降低廣域網鏈路流量。
Ø隨著公司業務的發展，所有網絡設備均可在升級原有網絡后繼續使用，有效實現投資保護。
Ø系統安全，保密性高，應用了適合企業的低成本網絡安全解決方案。
安全規劃方案
根據對該企業的實際調研，獲取了企業的網絡需求，以此來制定企業基礎網絡建設規劃方案和網絡設備選型參考；以下提供兩種規劃方案
1） 網絡需求：
企業規劃的網絡節點為500個，主要的網絡需求首先是資源共享。
2) 基礎版規劃方案

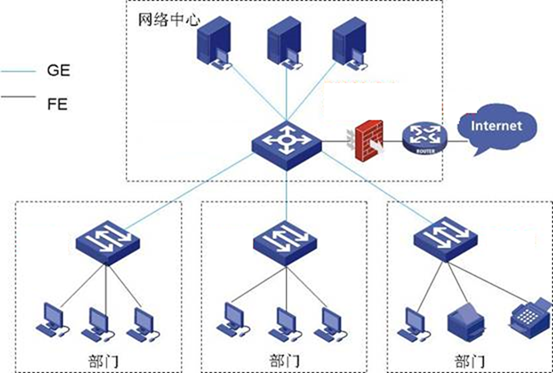

本方案適用于200~300臺電腦聯網，應當部署核心交換機，交換機互聯方式以千兆雙絞線/光纖與接入交換機及服務器連接；用戶接入交換機，千兆銅纜/光纖上連核心交換機。Internet出口采用多業務路由器作為Internet出口路由、選用防火墻設備作為安全網關和移動用戶的VPN接入網關。網絡拓?fù)鋱D如下：
方案特點：
Ø高性價比：企業低投資擁有高性能、經濟的網絡；
Ø簡易性：結構簡單、安裝快速、簡單，維護無需配置專職人員；
Ø高性能：最低投資做到千兆骨干、百兆接入；
Ø可擴展性：靈活的網絡架構，能根據用戶需要隨時擴展，并保護已有投資。
3)高級規劃方案：

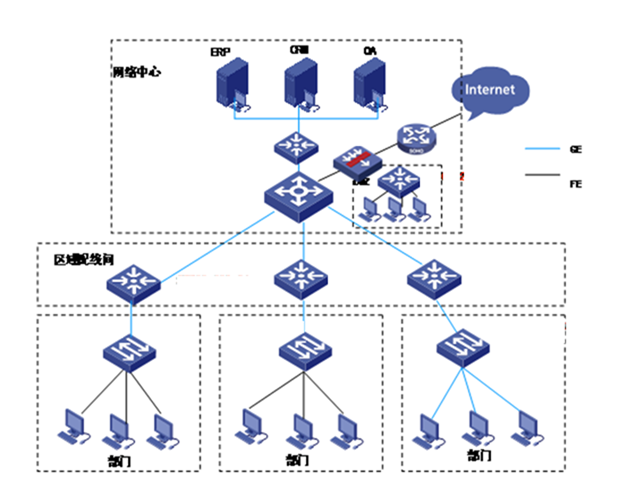

本方案適用于500~800臺電腦聯網，三層網絡結構，萬兆骨干，千兆接入提供優于傳統中繼聚合配置的更好的可用性和彈性；或全千兆交換機，千兆到桌面。網絡拓?fù)鋱D如下：
方案特點：
Ø高性能，全分布式交換網絡；
Ø高可靠，無間斷的通信環境；
Ø靈活彈性的網絡擴展能力；
Ø高效率的網絡帶寬利用率；
Ø全面的QOS部署，多業務融合；
Ø完善的網絡安全策略，實現深度安全檢測，抵御未知風險。
安全無線網絡規劃方案
安全無線網絡解決方案不但能提高員工的生產效率和協作能力，也能為合作伙伴/ 客戶提供方便的上網服務。根據企業情況，可以采用FAT AP方案：
1)無線網絡需求：
能夠獲得較高的用戶接入速率，構建便利的移動辦公環境，實現企業的移動網絡辦公，成本投入不高，適合簡單、小規模的無線部署。
2)規劃方案：

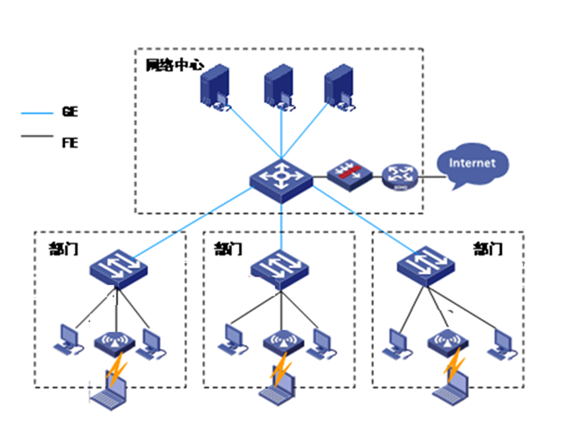

采用硬件加軟件進行組網，實現802.1x的認證，可以實現基于時長、流量和包月的計費；整網通過管理軟件統一管理。網絡拓?fù)鋱D如下：
方案特點：
Ø全面支持802.11i安全機制、802.11e QoS機制、802.11f L2切換機制；
Ø大范圍覆蓋：高接收靈敏度，達到-97dBm（普通AP-95dBm），保證更遠覆蓋；
Ø多VLAN支持：虛擬AP方式支持多VLAN，最多支持8個虛擬SSID的VLAN劃分，每個VLAN用戶可以獨立認證；
Ø兼作網橋使用：WDS模式支持PTP、PTMP工作模式；支持連接速率鎖定、傳輸報文整合，提高傳輸效率；
Ø負載均衡：支持基于用戶數的負載均衡、基于流量的負載均衡；
Ø針對各類室外、特殊室內應用如倉庫等復雜環境，可以提供專門的型號。
廣域網互聯VPN規劃方案
伴隨企業和公司的不斷擴張，公司分支機構通過VPN方式，企業可以利用現有的網絡資源實現遠程用戶和分支機構對內部網絡資源的訪問，不但節省了大量的資金，而且具有很高的安全性。
2) 規劃方案

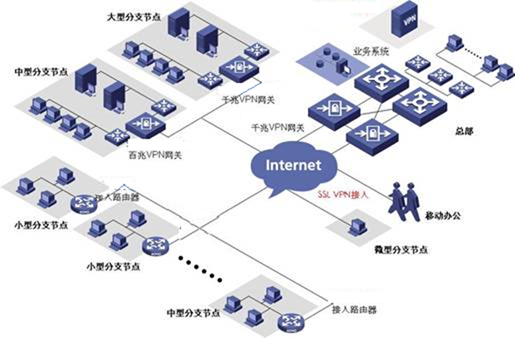

VPN針對企業的實際需要可以和分支機構進行IPSec VPN互連 VPN網關在分支機構Internet邊界防火墻后面配置一臺VPN網關，由此兩端的VPN網關建立IPSec VPN隧道實現對分支機構VPN網關設備的對接。如下圖：
網絡安全規劃
網絡安全是整個系統安全運行的基礎，是保證系統安全運行的關鍵。網絡系統的安全需求包括以下幾個方面：
Ø 網絡邊界安全需求
Ø 入侵監測與實時監控需求
Ø 安全事件的響應和處理需求分析
我們針對企業網絡層的安全策略采用硬件保護與軟件保護，靜態防護與動態防護相結合，由外向內多級防護的總體策略。
根據安全需求和應用系統的目的，整個網絡可劃分為六個不同的安全層次。具體是：
Ø核心層：核心數據庫；
Ø安全層：應用信息系統中間件服務器等應用；
Ø基本安全層：內部局域網用戶；
Ø可信任層：公司本部與營業部網絡訪問接口；
Ø危險層：Internet。
信息系統各安全域中的安全需求和安全級別不同，網絡層的安全主要是在各安全區域間建立有效的安全控制措施，使網間的訪問具有可控性。具體的安全策略如下：
核心數據庫采用物理隔離策略
應用系統采用分層架構方式，中間件服務器本身可以通過配置相應的安全策略，限定經過授權的工作站、用戶方能訪問系統服務，保障了中間件服務器的安全性；
內部局域網采取信息安全策略：
通過硬件防火墻提供的VPN隧道進行加密，實現關鍵敏感性信息在廣域網通信信道上的安全傳輸。
Internet采取通訊加密策略：
建議設置嚴格的機房管理制度，嚴禁非授權的人員進入機房，也能夠進一步提升整個網絡系統的安全。
1) 廣域網安全規劃
將應用系統服務器放置在防火墻內部專門區域。一般硬件防火墻比軟件防火墻的性能更好，建議選擇企業級的硬件防火墻。

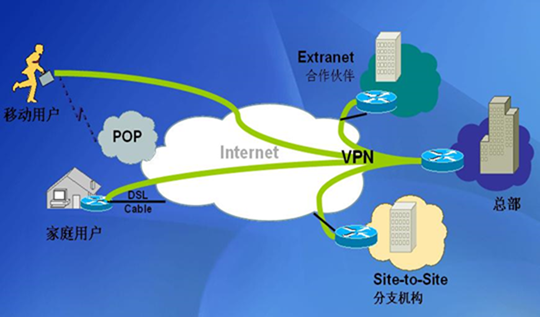

VPN基本特征：
Ø 使企業享受到在專用網中可獲得的相同安全性、可靠性和可管理性。
Ø 網絡架構彈性大——無縫地將Intranet延伸到遠端辦事處、移動用戶和遠程工作者。
VPN實現方式：
Ø硬件設備：帶VPN功能模塊的路由器、防火墻、專用VPN硬件設備等。
Ø軟件實現：Windows 自帶PPTP或L2TP、第三方軟件（如CheckPoint、深信服等）。
Ø服務提供商（ISP）：中國電信、聯通、網通等。目前一些ISP推出了MPLS VPN，線路質量更有保證，推薦使用。
2）內網安全規劃
企業內網安全系統包括防病毒系統、內網安全管理系統，上網行為管理系統等。
防病毒系統可以采用網絡版防病毒系統或防毒墻等產品。
